Восстановление дорожек
Профессиональное восстановление токопроводящих дорожек

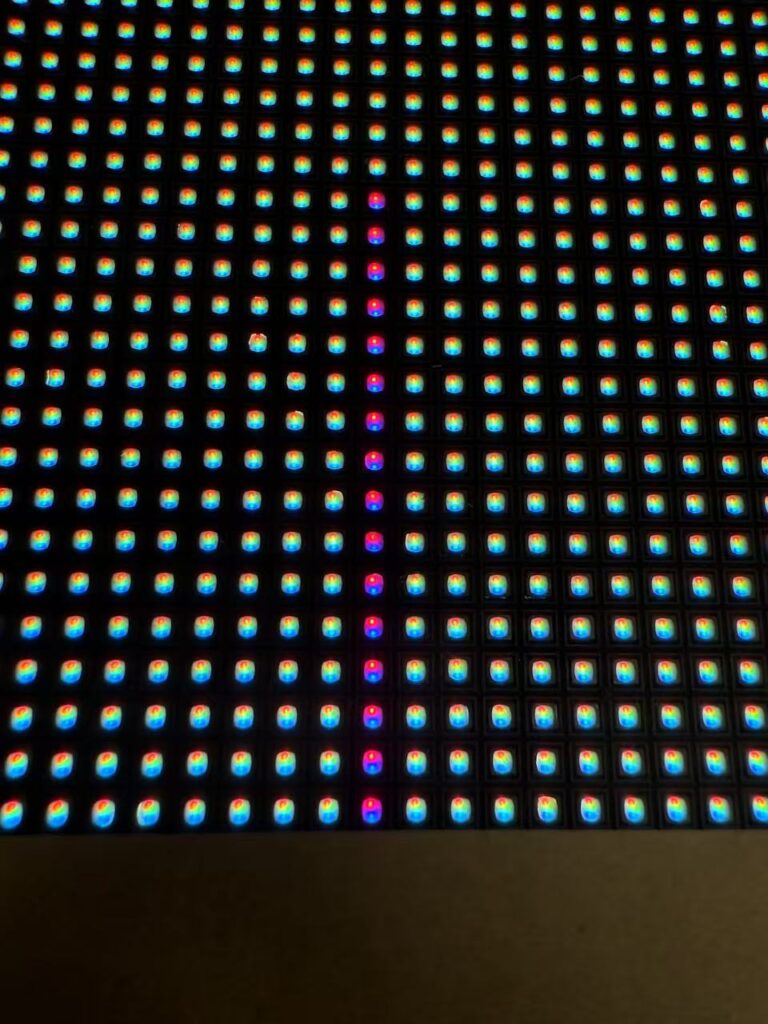

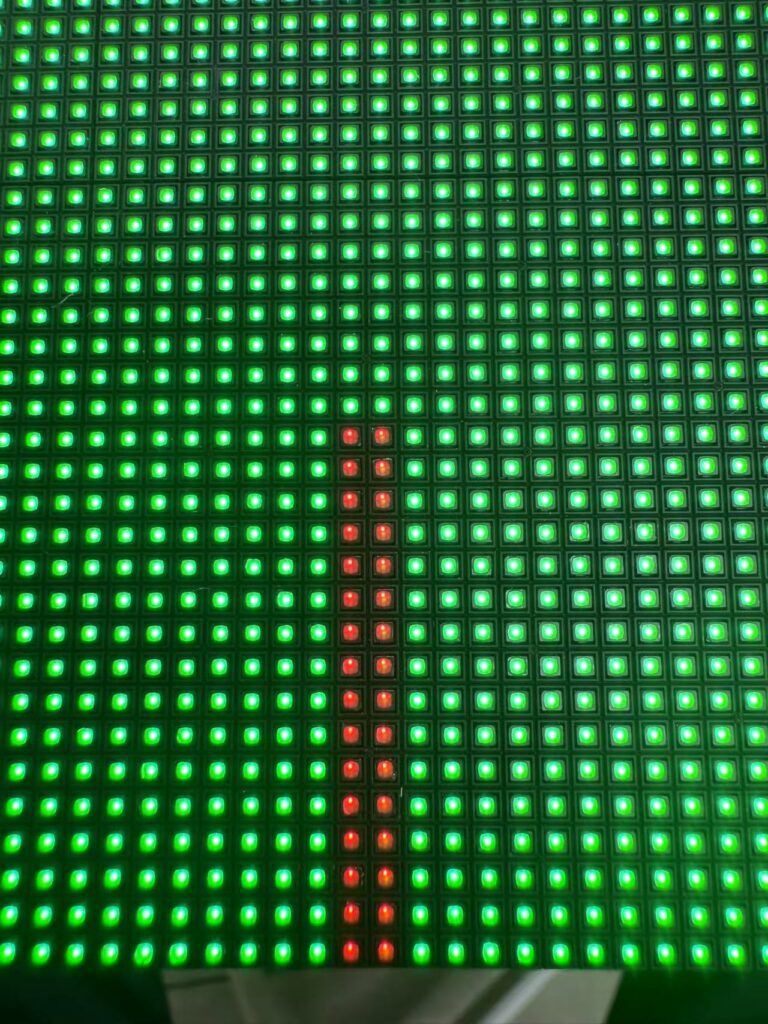

Токопроводящие дорожки — это «кровеносная система» вашего LED-экрана, соединяющая светодиоды и микросхемы. Их обрыв приводит к потускнению, мерцанию или полному отказу отдельных светодиодов, полос диодов, или целых сегментов экрана.
Наша услуга направлена на точное и надежное восстановление этих соединений с сохранением заводских характеристик модуля.
Почему возникают обрывы дорожек?

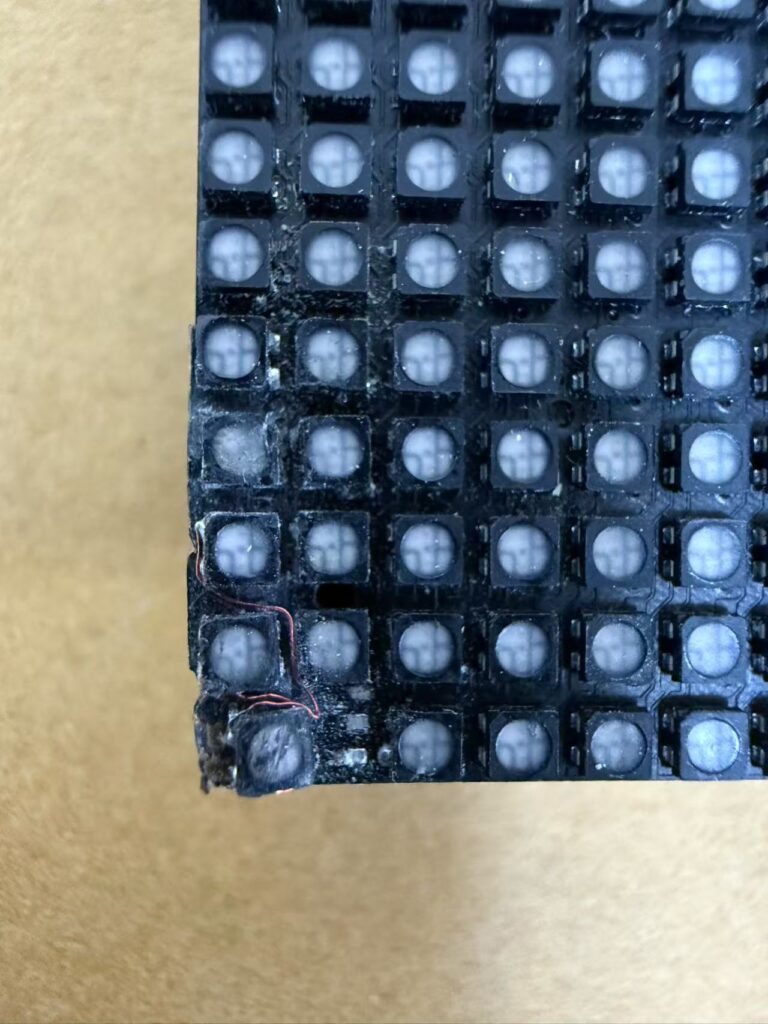

- Коррозия: Для уличных экранов влага — главный враг. Она приводит к окислению и разъеданию тонких медных дорожек.
- Перегрев: Постоянный перегрев печатной платы из-за плохого охлаждения или перегрузки ведет к отслоению и обрыву дорожек.
- Механические повреждения: Удары, вибрация, неаккуратная транспортировка или эксплуатация могут физически повредить хрупкую печатную плату.
- Производственный брак: Иногда причина кроется в микротрещинах, возникших еще на этапе производства.
- Вибронагрузки: Постоянные вибрации от транспорта, промышленного оборудования или систем вентиляции создают механические напряжения, которые постепенно разрушают токопроводящие дорожки, особенно в местах пайки компонентов.
- Термоциклирование: Резкие перепады температур (например, при включении/выключении экрана или смене времени суток для уличных моделей) приводят к расширению и сжатию материалов, вызывая усталость металла и микротрещины в проводящем слое.
- Электрохимическая миграция: При наличии влаги и загрязнений между соседними дорожками может происходить перенос ионов меди, что приводит к коротким замыканиям и последующему обрыву цепи при перегреве.
Сравнение наших методов с типичным ремонтом
| Критерий | Типичный ремонт | Наш подход |
|---|---|---|
| Диагностика | Визуальный осмотр | Визуальный осмотр + микроскоп + тестеры |
| Обработка уличных модулей | Часто игнорируется (за маской не видно) | Обязательное удаление и нанесение герметика |
| Удаление остатков флюса | Часто игнорируется (несмываемый припой) | Обязательное удаление флюса спиртом или растворителем |
| Материалы | Стандартный припой | Специализированная токопроводящая бумага, лаки и составы |
| Гарантия | Не всегда | Предоставляется на все виды работ |
Как мы Восстанавливаем дорожки
Процесс восстановления дорожек требует не только точного оборудования, спец-материалов, но и большого опыта. Наши специалисты используют профессиональное паяльное оборудование с точным контролем температуры, оригинальные или максимально совместимые запчасти, а так же самые передовые расходные материалы.
- Аккуратное удаление герметика (для уличных экранов): Специальными составами бережно удаляем старый герметик, не повреждая элементы платы.
- Точная диагностика: С помощью микроскопа и тестеров выявляем микротрещины и обрывы, невидимые невооруженным глазом.
- Демонтаж светодиодов: Освобождение зоны ремонта от светодиодов с помощью паяльной станции с точным управлением температурой.
- Восстановление проводящего слоя: Наносим специальную токопроводящую бумагу, лаки или выполняем микропайку с использованием перемычек.
- Монтаж светодиодов: Установка и пайка ранее удаленных или новых светодиодов на печатную плату.
- Тестирование и контроль: Готовый модуль проверяется на специальном стенде для проверки проводимости, яркости и цветопередачи.
- Герметизация (для уличных экранов): Наносим новый слой герметика, обеспечивая защиту от влаги и пыли по стандарту IP65.
Стоимость восстановления дорожек
Модули для помещений
| Восстановление дорожки (без светодиодов) | 100 руб/дорожка |
| Монтаж 1-5 пикселей | 200 руб/пиксель |
| Монтаж 6-20 пикселей | 180 руб/пиксель |
| Монтаж более 20 пикселей | 150 руб/пиксель |
| Диагностика | Бесплатно |
Уличные модули
| Восстановление дорожки (без светодиодов) | 100 руб/дорожка |
| Монтаж 1-5 пикселей | 300 руб/пиксель |
| Монтаж 6-20 пикселей | 270 руб/пиксель |
| Монтаж более 20 пикселей | 240 руб/пиксель |
| Герметизация после ремонта | 50 руб/пиксель |
| Диагностика | Бесплатно |
При работе охватывающей более 5 пикселей на одном модуле возможна значительная скидка. Точную стоимость узнавайте у наших специалистов.
Частые вопросы
Мы настоятельно не рекомендуем это делать. Процесс требует не только пайки с контролем температуры, но и правильного удаления / нанесения герметика. Неправильный нагрев приводит к повреждению элементов, и отслаиванию дорожек при работе со светодиодами, доступ влаги быстро выведет модуль из строя снова, а неквалифицированное вмешательство может привести к полной гибели модуля.
В большинстве случаев мы справляемся за 1 день (включая время полимеризации герметика). При большом объеме работ сроки уточняются индивидуально.
Да, мы предоставляем гарантию на все виды работ, так как уверены в качестве используемых материалов и своей технологии.
